RGL8
regelbaar aluminium draagsysteem voor woningbouw

Nauwkeurigheid tot op de milimeter, ook bij oneffen muren.

Nieuwe regelbare draagstructuur

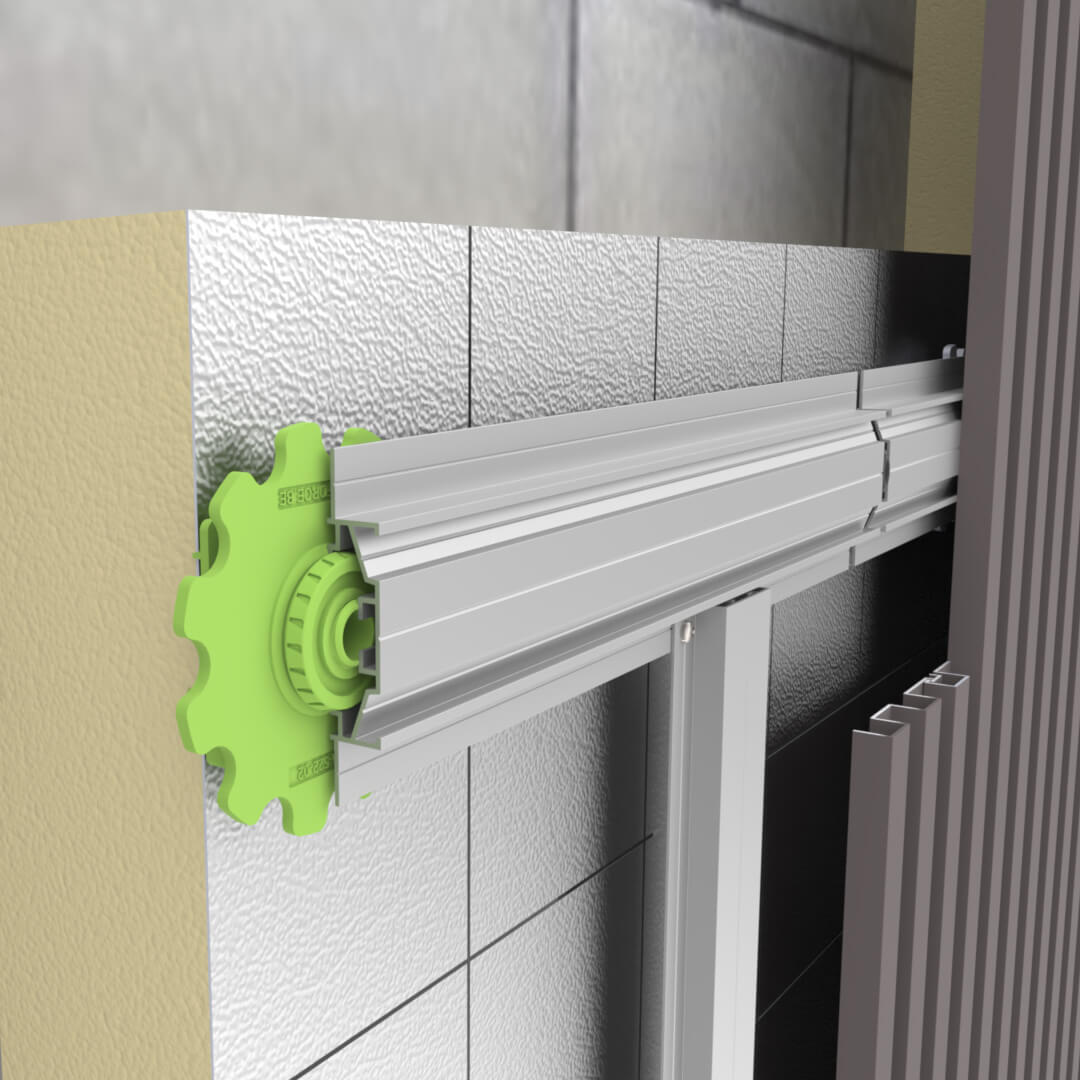

RGL8 is de nieuwe regelbare draagstructuur van Backforce, ontwikkeld voor gevelprojecten waar nauwkeurigheid en flexibiliteit essentieel zijn. Dankzij een eigen ontwikkelde kunststof regelset kan de afstand tussen draagmuur en gevel eenvoudig worden bijgesteld, ideaal bij renovaties of niet waterpas ondergronden.
Het systeem combineert lichte aluminium profielen met een regelset en slimme bevestigingsonderdelen, wat toelaat om de profielen exact uit te lijnen, na isolatie.
RGL8 is ontworpen voor verticale of horizontale montage en geschikt voor lichte gevelbekledingen zoals aluminium, kunststof of HPL. Dankzij zijn compacte en regelbare opbouw is het systeem bijzonder praktisch in gebruik en ideaal voor particuliere gevelprojecten tot drie bouwlagen hoog.

Technisch overzicht

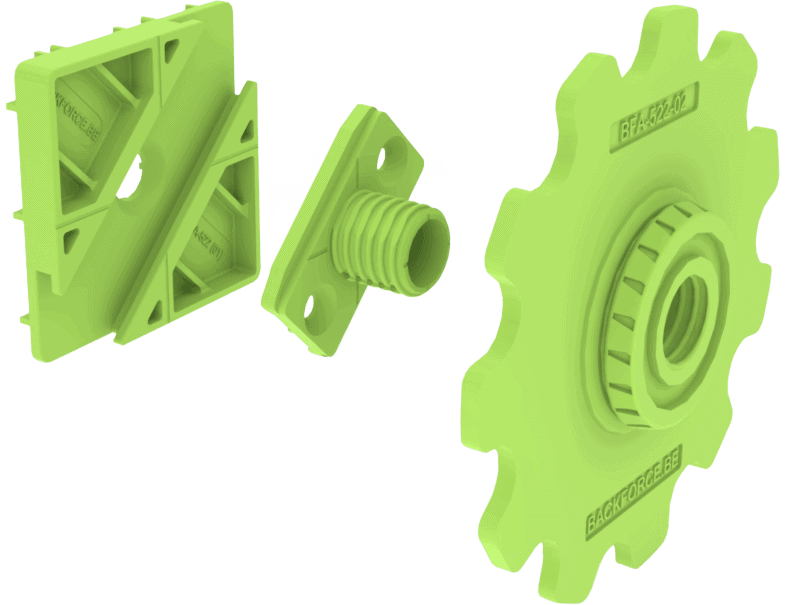

Kunststof regelset

De kunststof regelset vormt het hart van het RGL8-systeem en wordt enkel toegepast op harde isolatie zoals PIR of PUR. Ze bestaat uit drie delen:
  • Basisplaat
    De basisplaat wordt rechtstreeks op de harde isolatie bevestigd met een lange gevelschroef of slagplug. Dankzij de positioneringspinnetjes kan het voetje eenvoudig op zijn plaats worden gedrukt voordat het wordt vastgeschroefd.
  • Hoogteregelaar
    De hoogteregelaar is het verbindingsdeel dat in het schuine kanaal van het voetje wordt geplaatst en waarop het regelwiel wordt bevestigd. Hierdoor kan er nog verticaal geschoven worden in het geval dat de voetjes niet 100% in lijn geplaatst werden.
  • Regelwiel
    Het regelwiel wordt over de schroefdraad gedraaid en laat toe om de afstand tot de muur nauwkeurig af te stellen. Een extra zelftappende schroef kan het wiel fixeren na de afstelling.

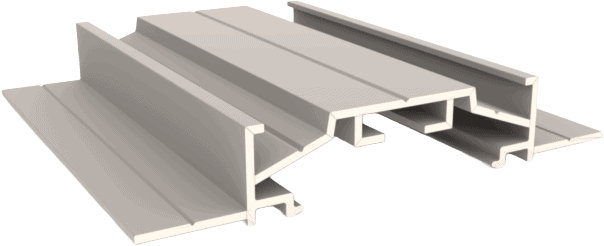

Aluminium basisprofiel

Het aluminium basisprofiel wordt over het regelwiel geklikt (standaard horizontaal, maar ook verticaal mogelijk). Het profiel is voorzien van een uitsparing voor Backforce spacers, zodat de profielen makkelijk koppelen en er speling is voor uitzetting. Het basisprofiel vormt de dragende ondergrond voor de gevelbekleding.

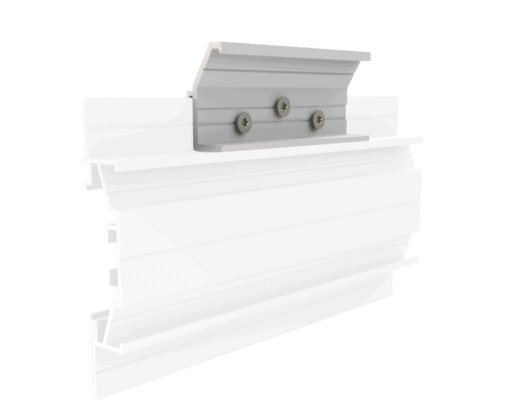

Aluminium versterkingsprofiel

Een tweede aluminium profiel is voorgezaagd in korte stukken van 10 cm. Deze beugels worden bovenop het basisprofiel bevestigd. Ze laten toe om verankeringsschroeven te gebruiken tegen afzakking en kunnen diagonaal worden geschroefd.

Technisch overzicht

FXTR is ontwikkeld met het oog op eenvoudige montage en nauwkeurige afstelling. Het systeem is compatibel met verschillende types gevelcassettes en biedt maximale flexibiliteit.

01

Uitlijnen en verankeren

De profielen worden verticaal uitgelijnd en verankerd via afstandsschroeven zoals Facafix.

02

Bevestigen van ophangbeugels

De ophangbeugels worden na uitlijning op de profielen bevestigd.

03

Inhaken van cassettes

De gevelcassettes worden ingehaakt in de ophangbeugels, zonder extra bevestigingsmateriaal.

04

Klaar voor gebruik

Alle onderdelen zijn demonteerbaar, dit vereenvoudigt onderhoud of vervanging.
